船用推进控制手柄电轴同步

操纵手柄&迷你手轮

Control Lever & Mini Wheel

操纵手柄&迷你手轮Control Lever & Mini Wheel

型号

LTU-A 系列

LTU-B 系列

LTU-C 系列

LTU-D 系列

HW 系列

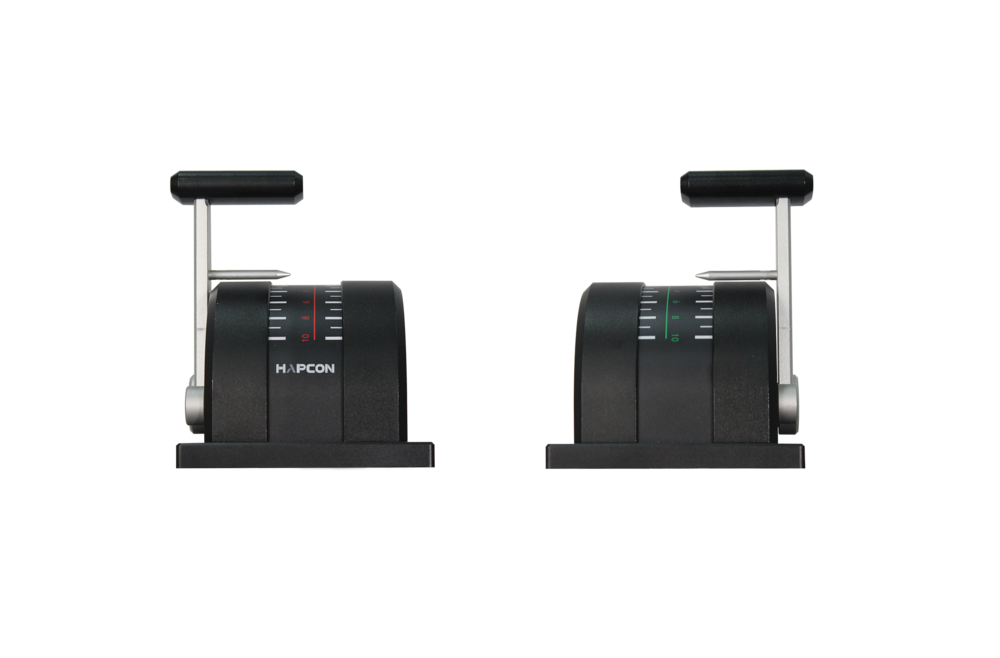

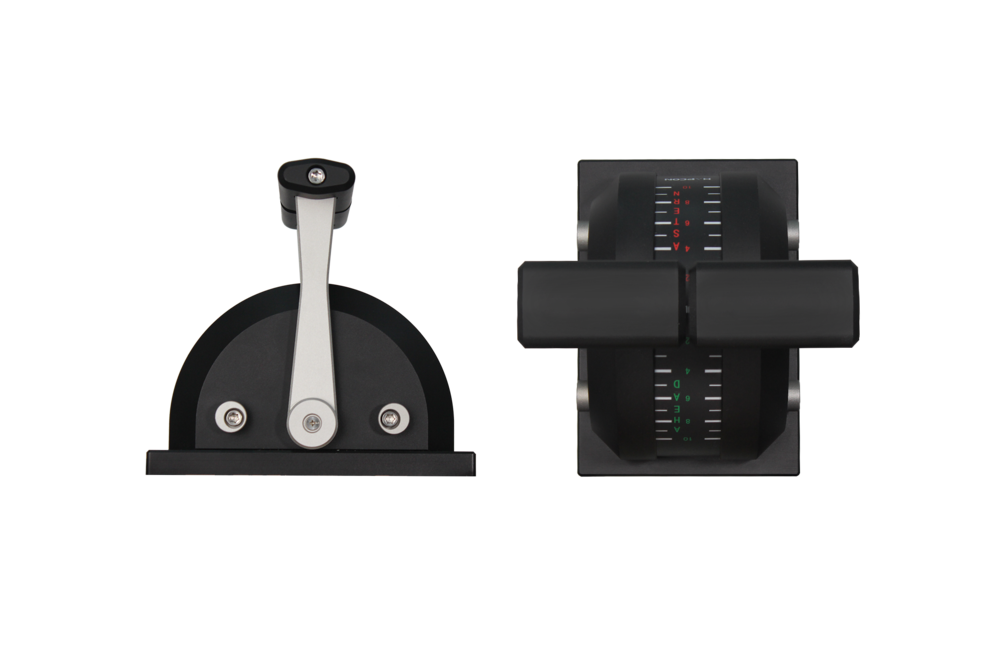

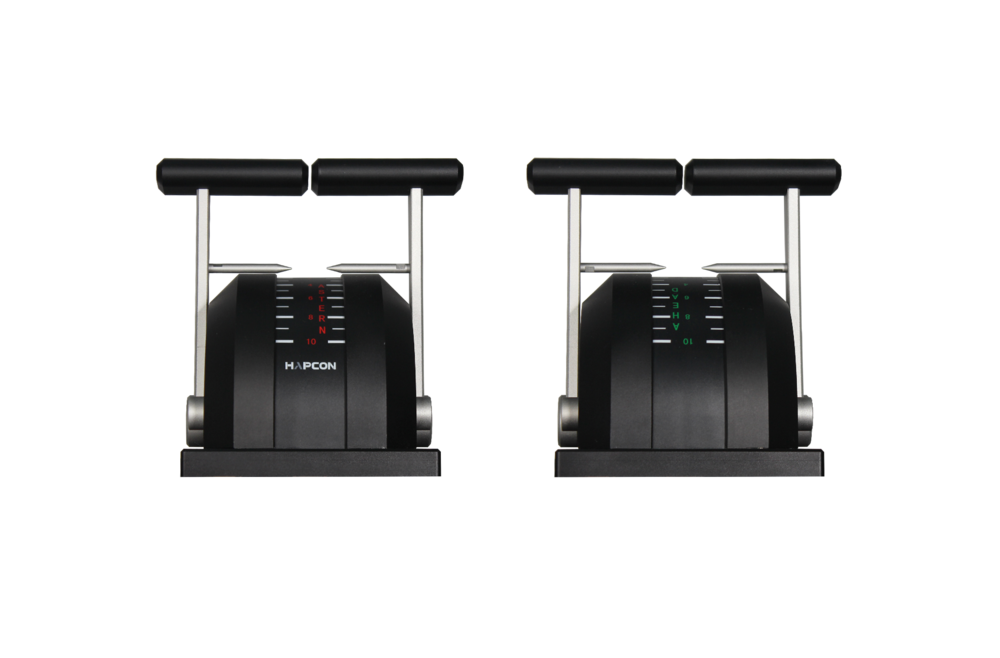

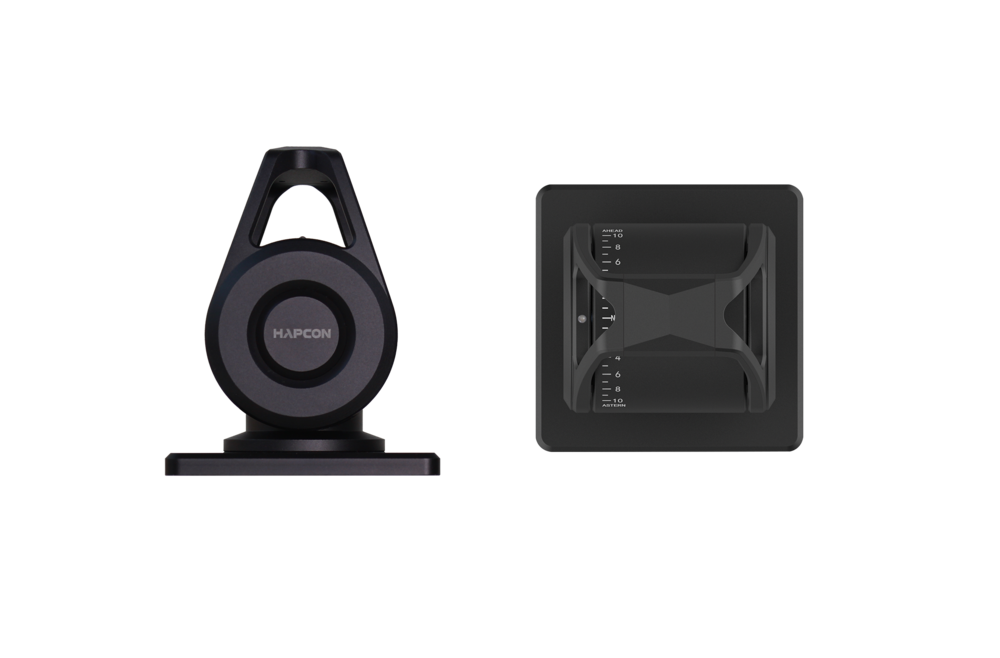

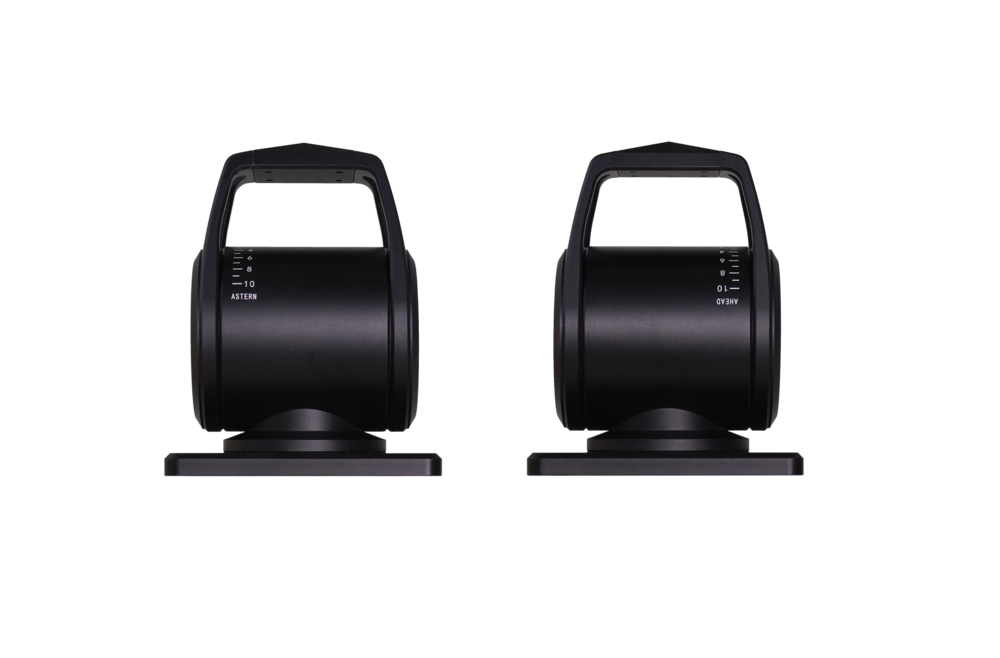

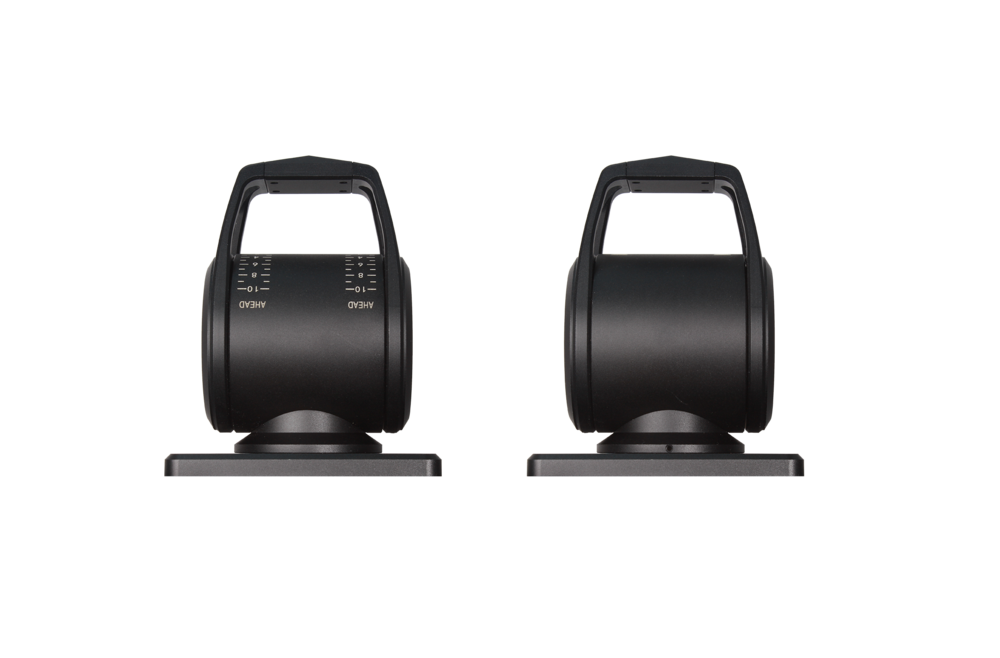

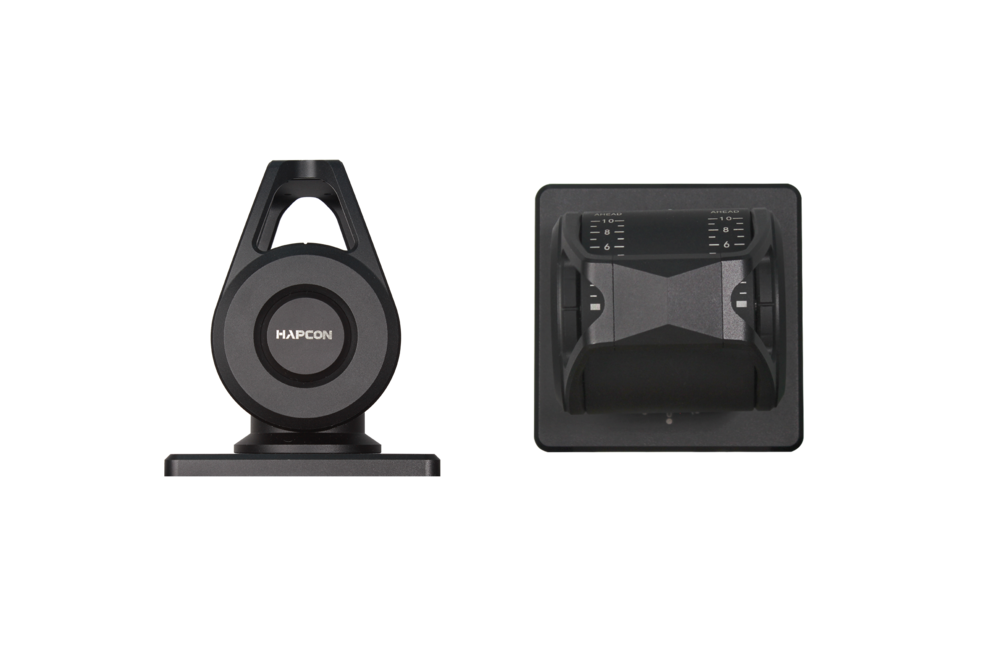

直轴型推进手柄

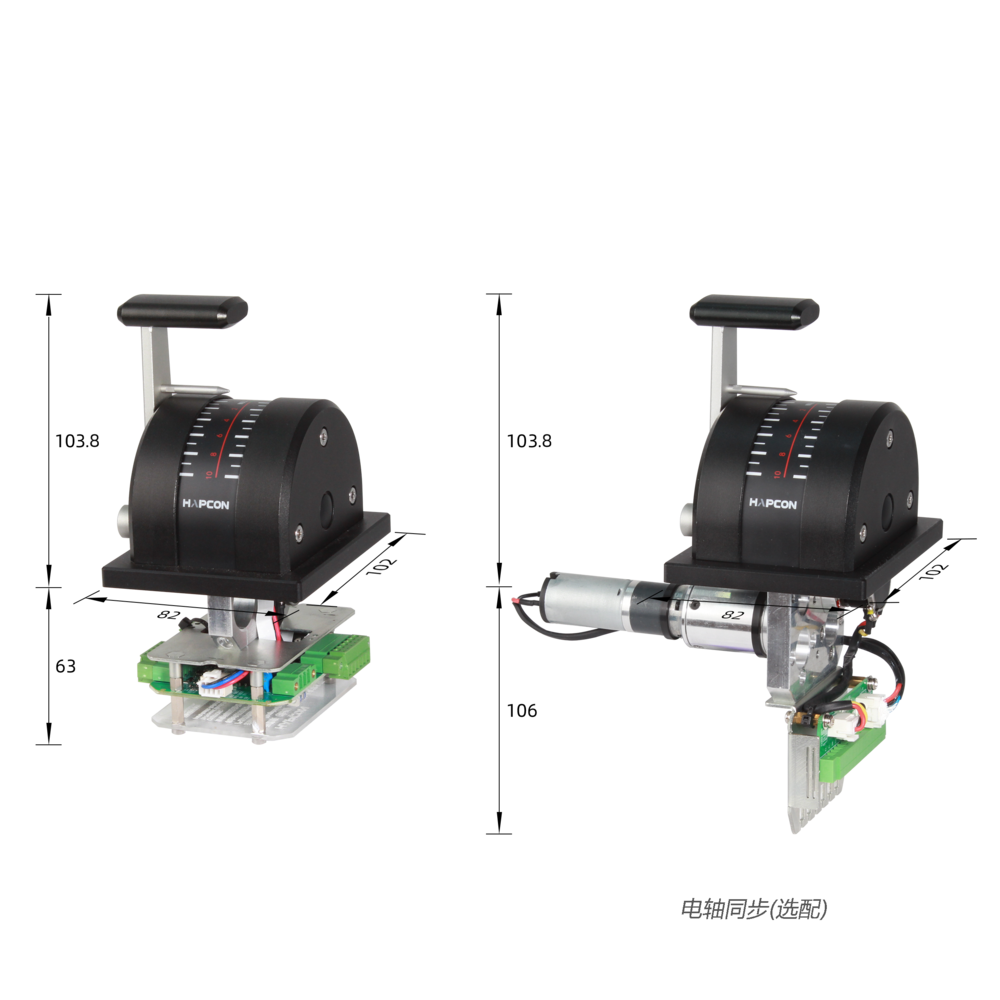

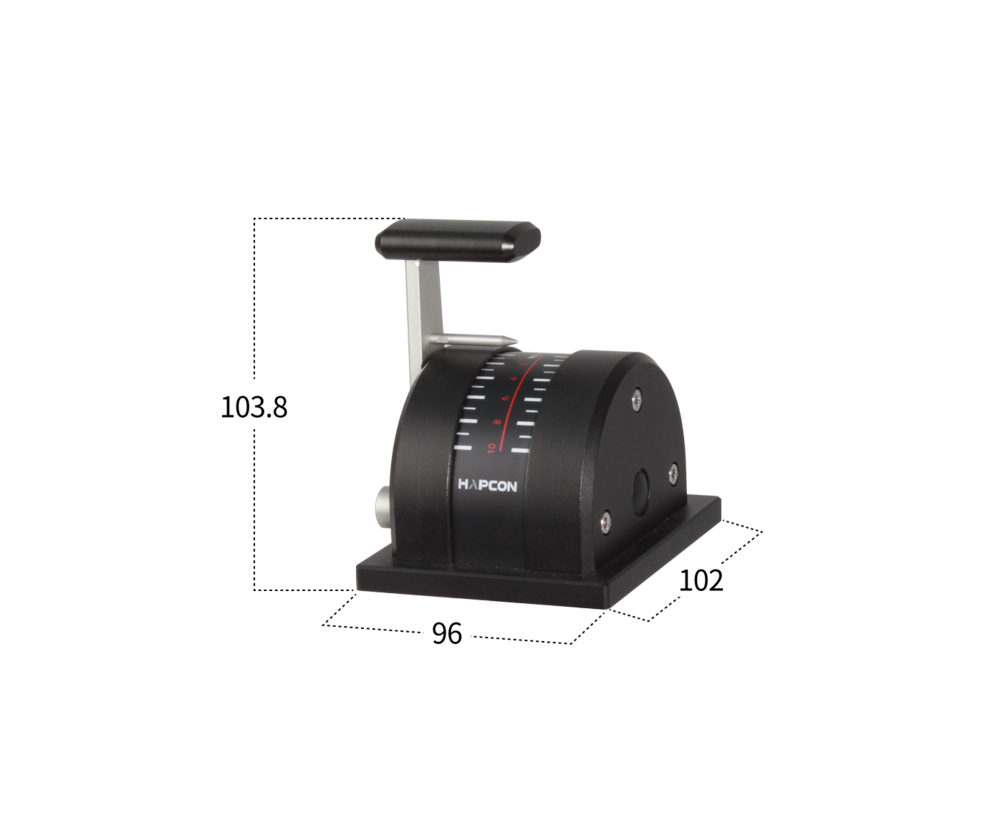

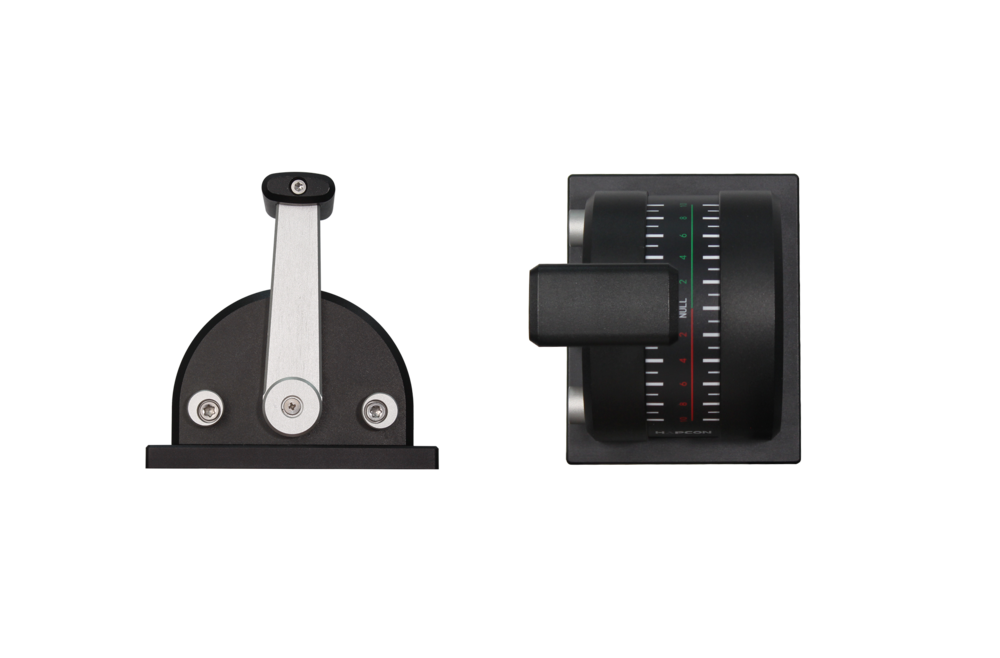

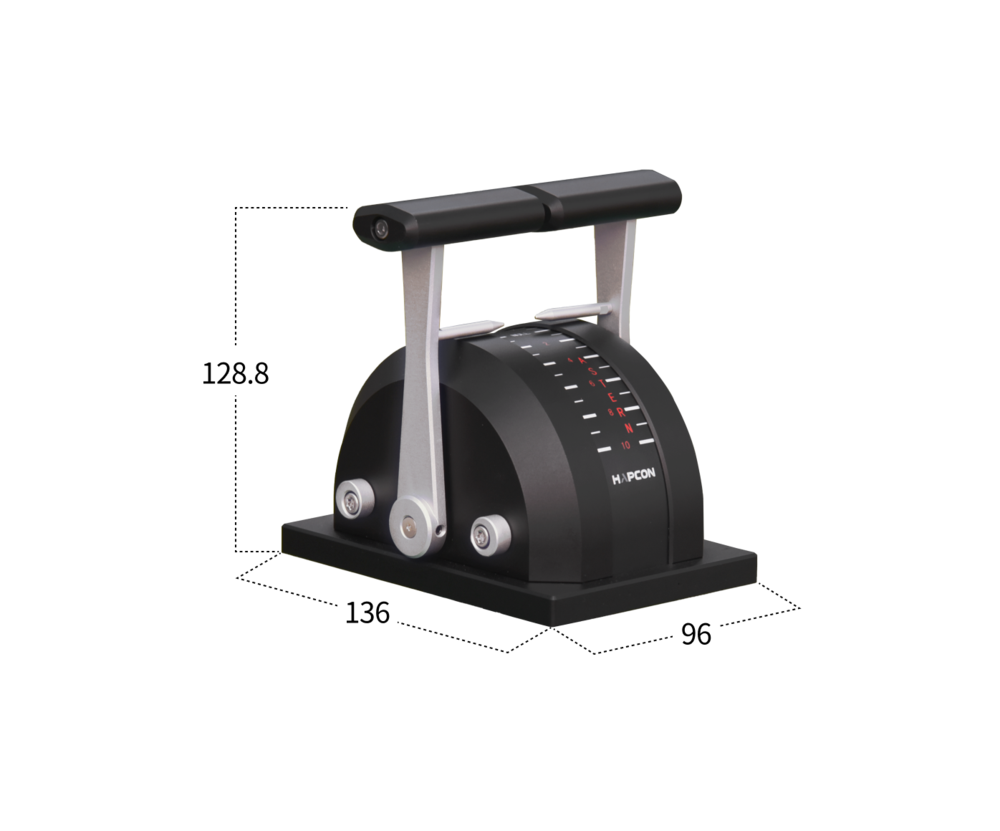

LTU-A | LTU-B | LTU-C

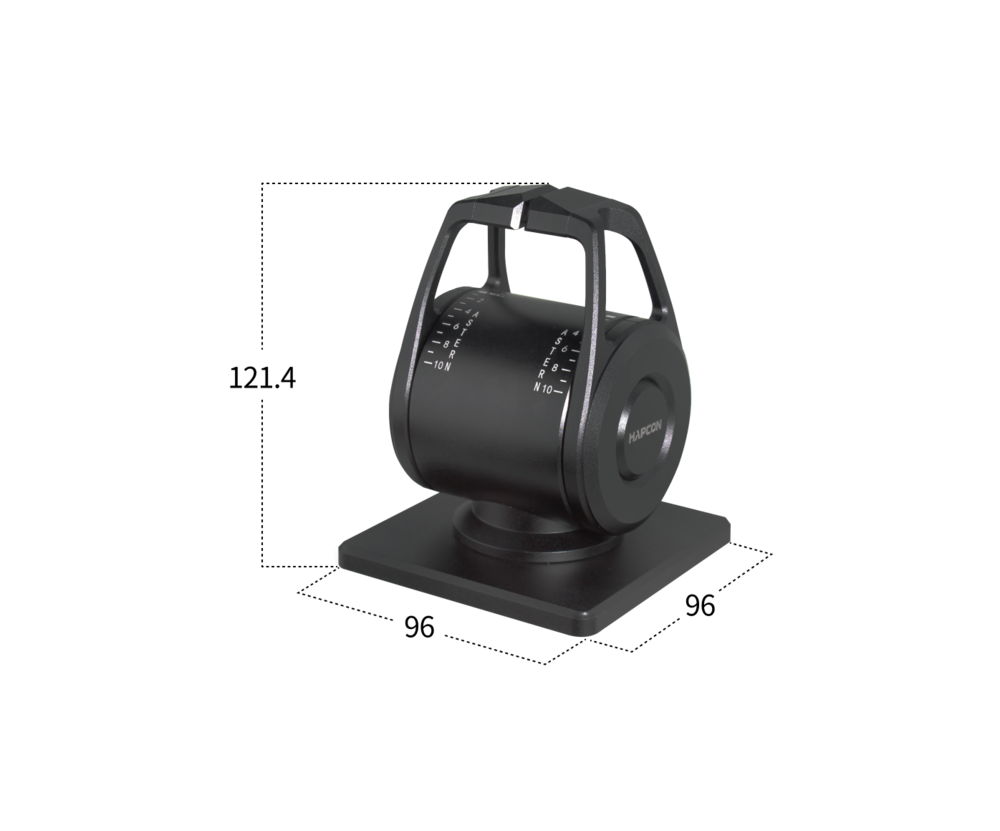

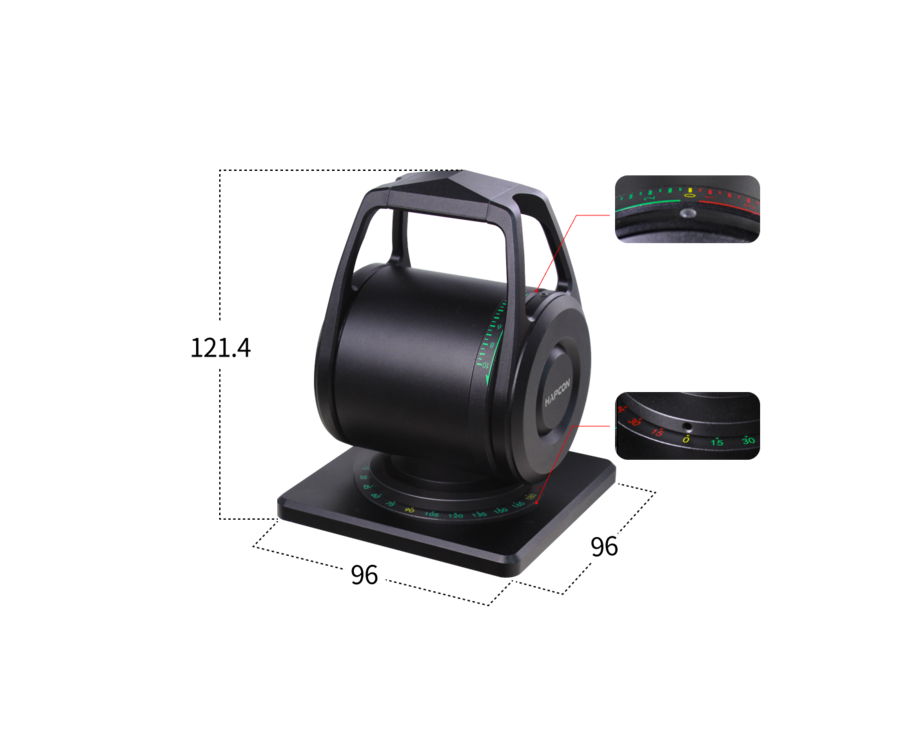

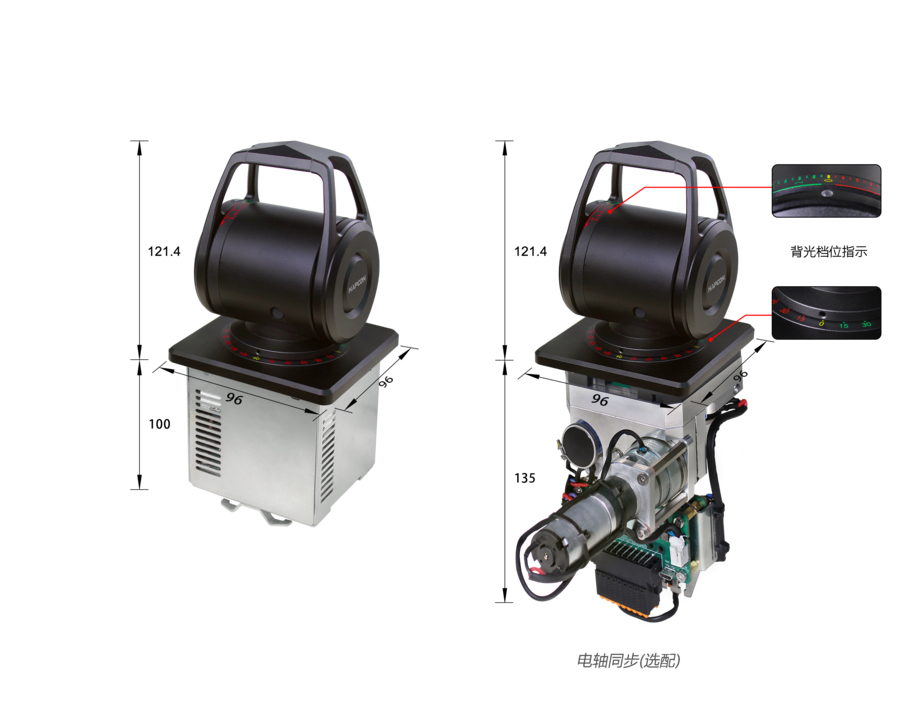

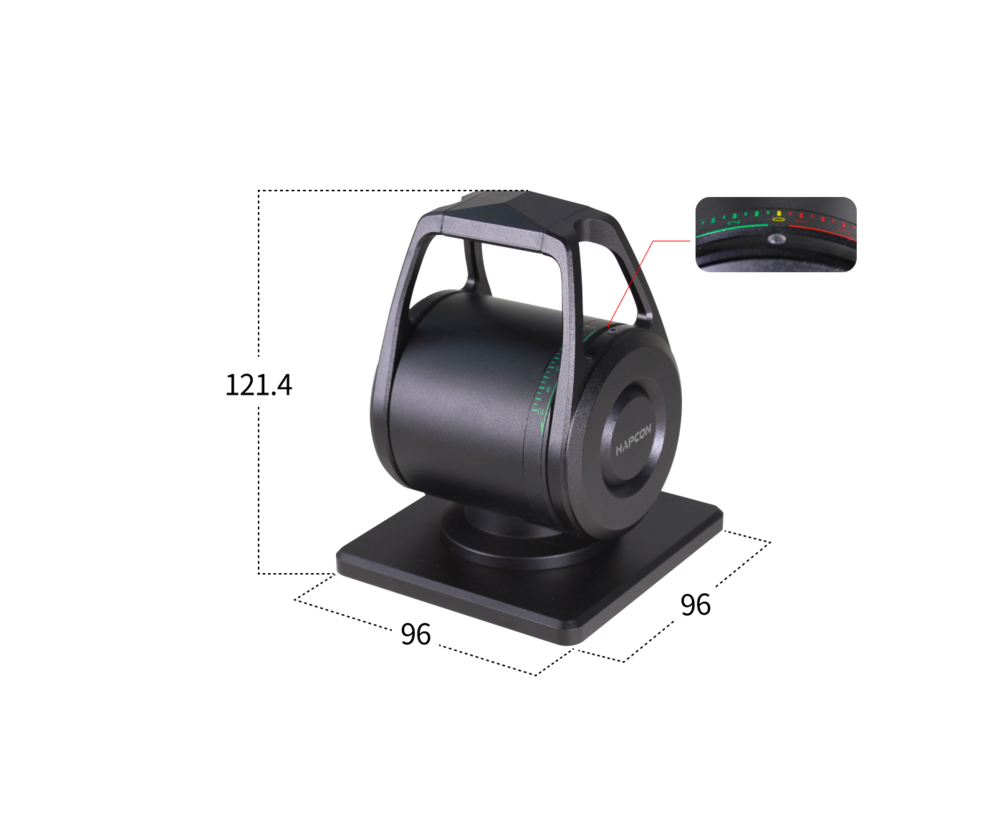

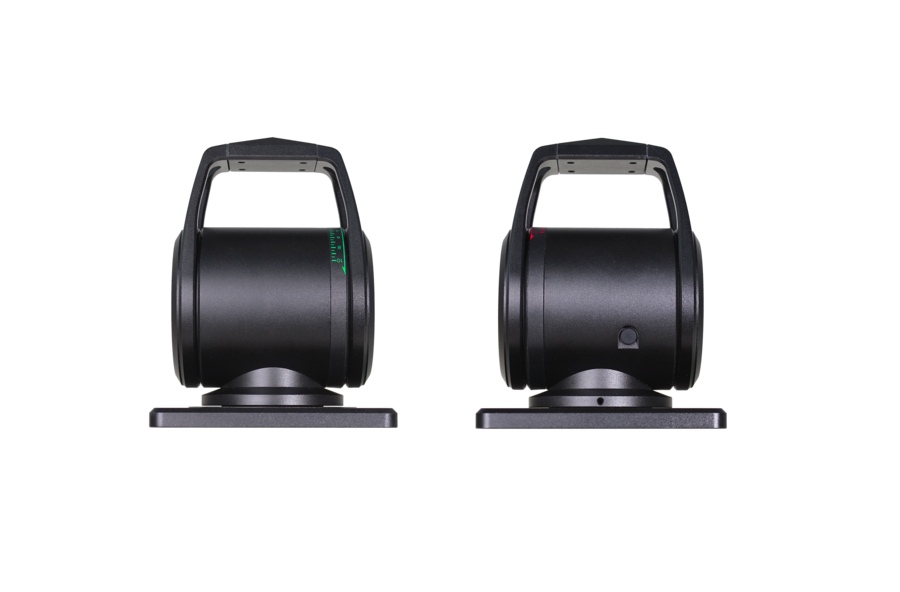

全回转手柄

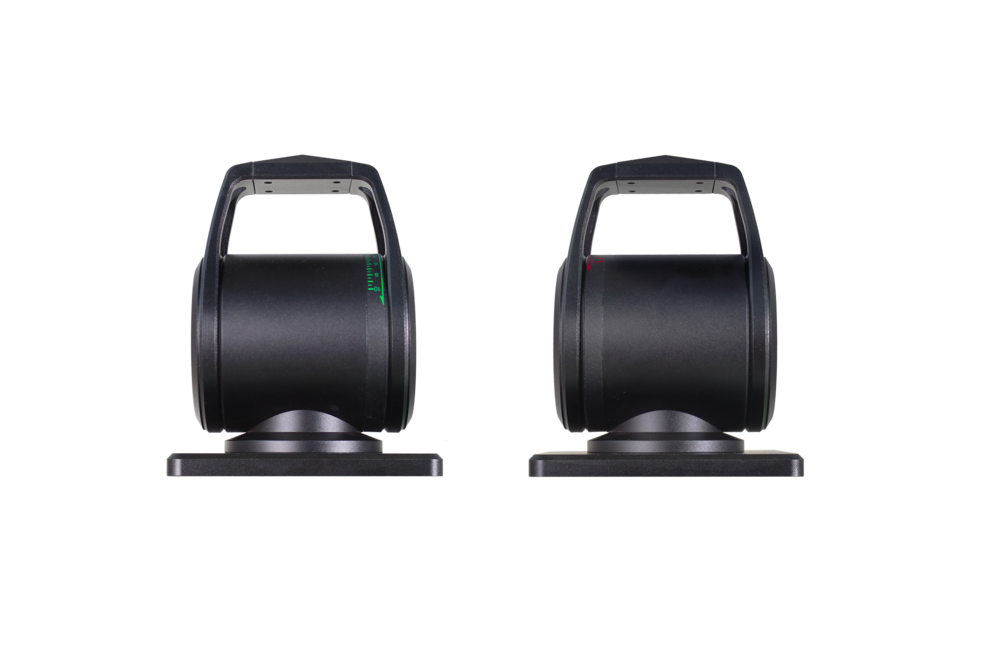

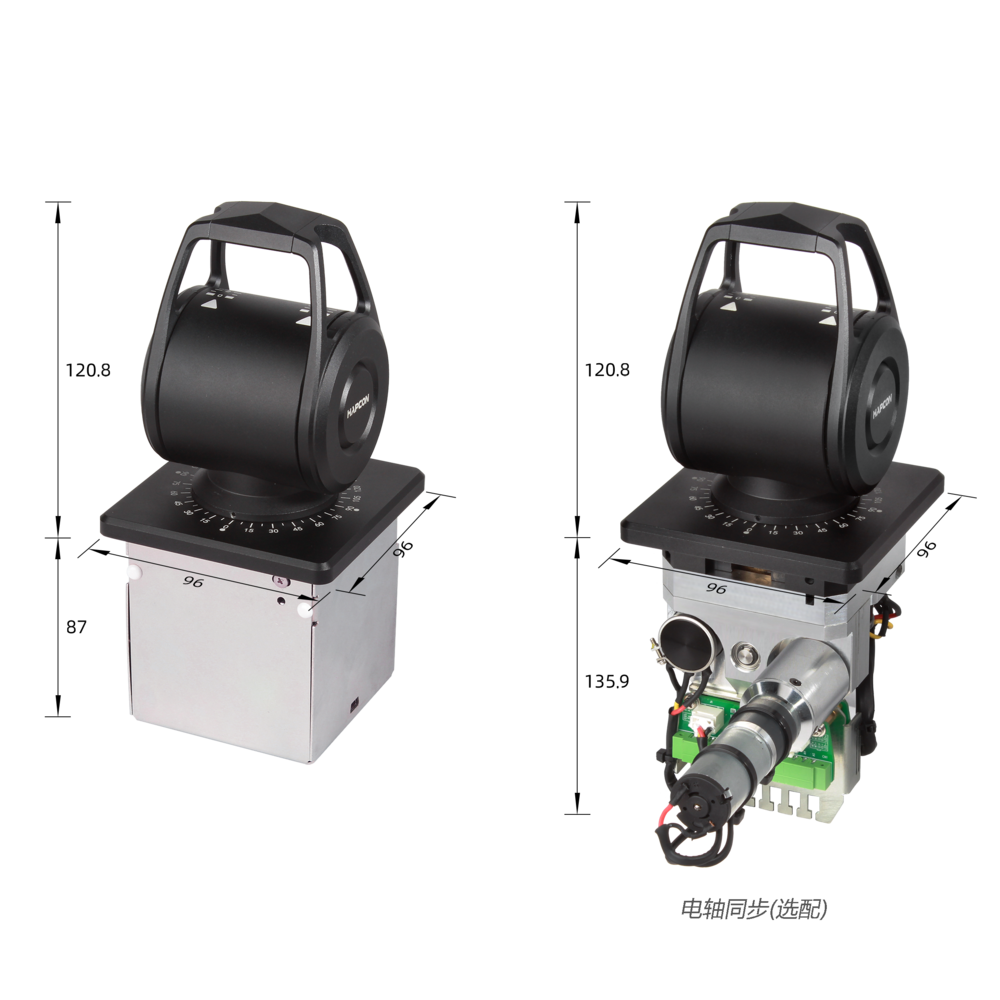

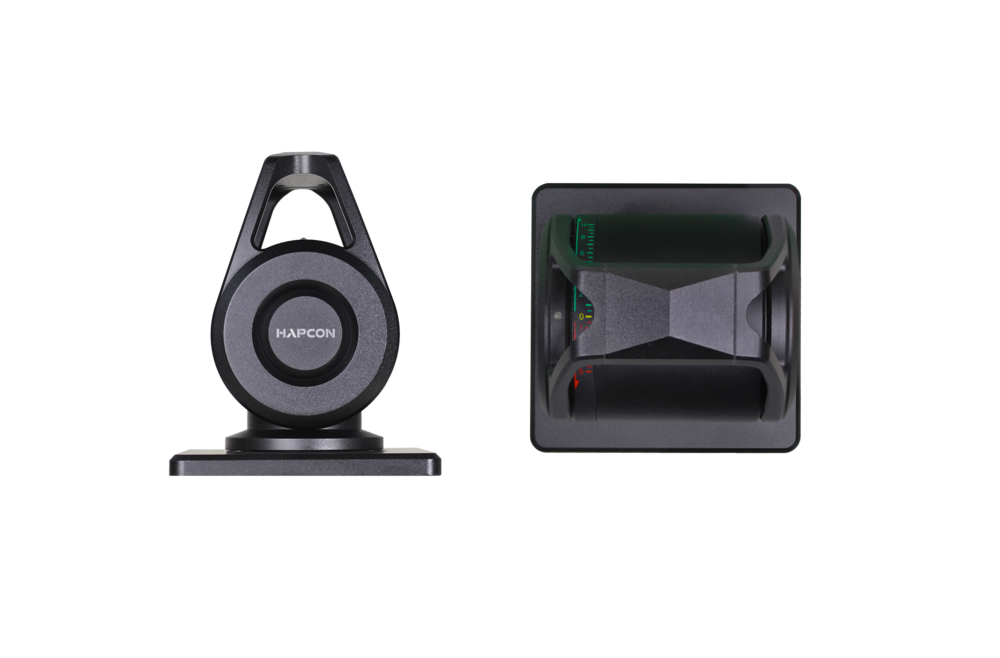

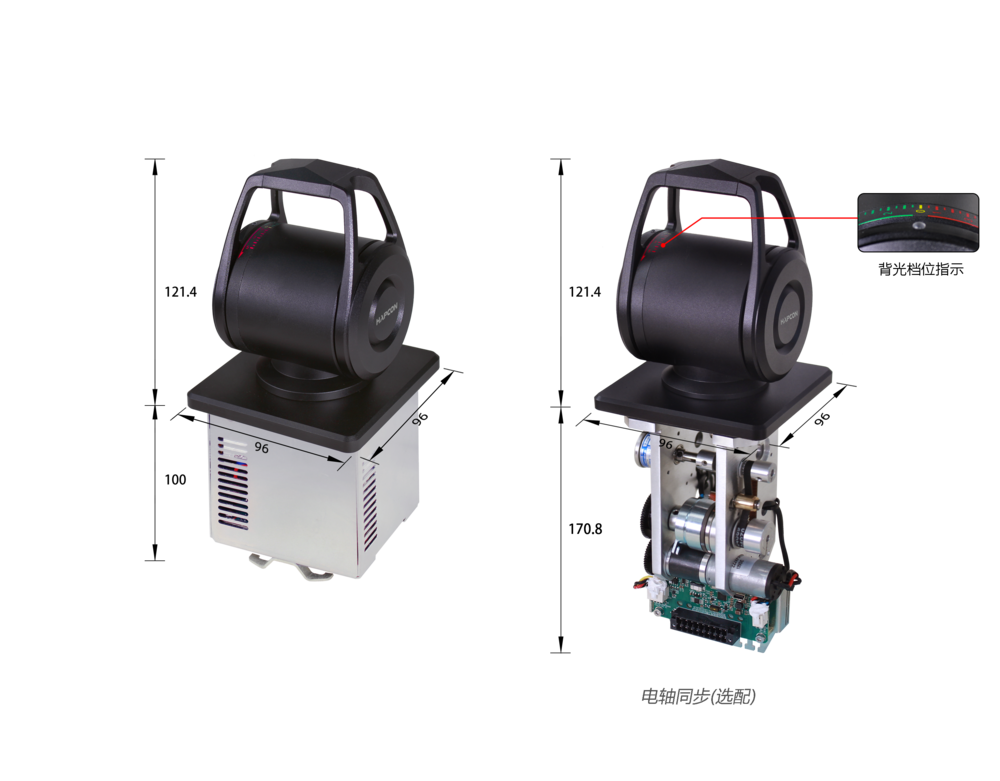

LTU-D

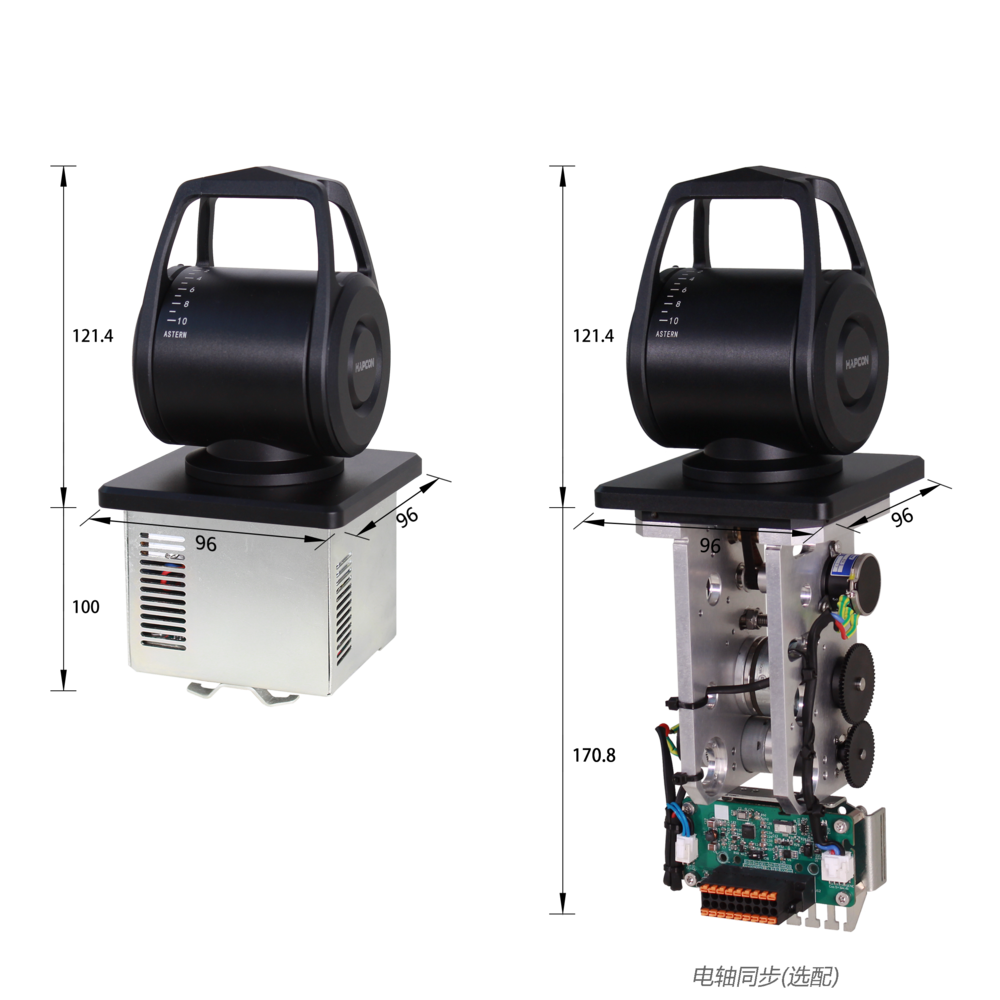

操纵手柄适配现代船舶上不同种类的推进器，标准4~20mA输出信号，可集成车令功能。每种控制手柄都另有电机可选配，用于控制权转换时所有引擎和推进器间的同步操作，从而在航行中实现更加精确和平稳的操控。迷你手轮专为船舶全回转舵桨推进系统设计，轻巧的体积使得迷你舵轮可以轻松安装在各类船舶的操纵台上，无需占用过多空间，特别是空间受限的驾控台的理想选择。

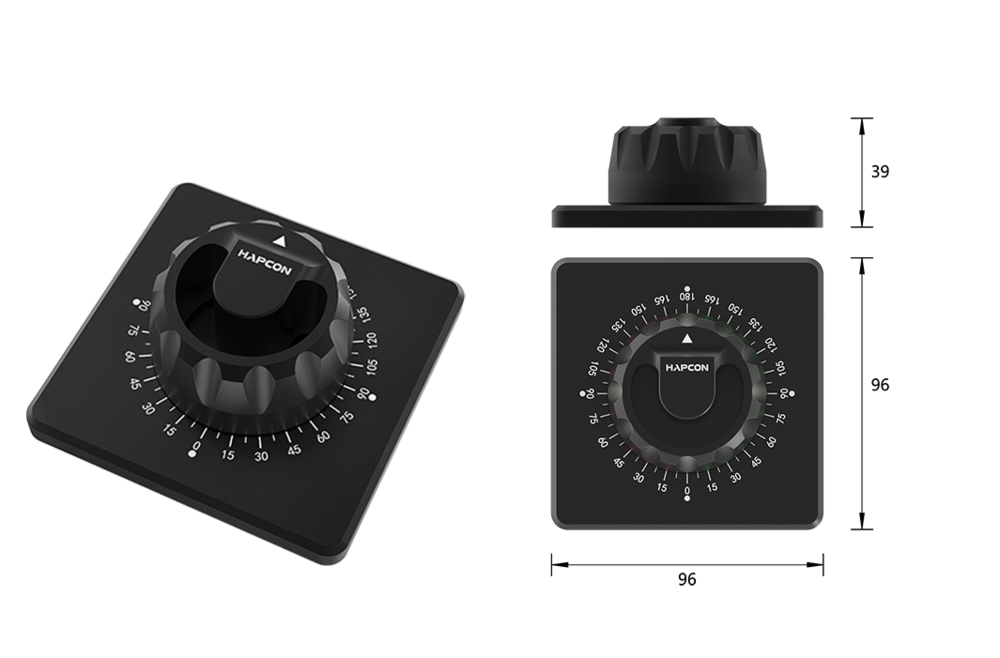

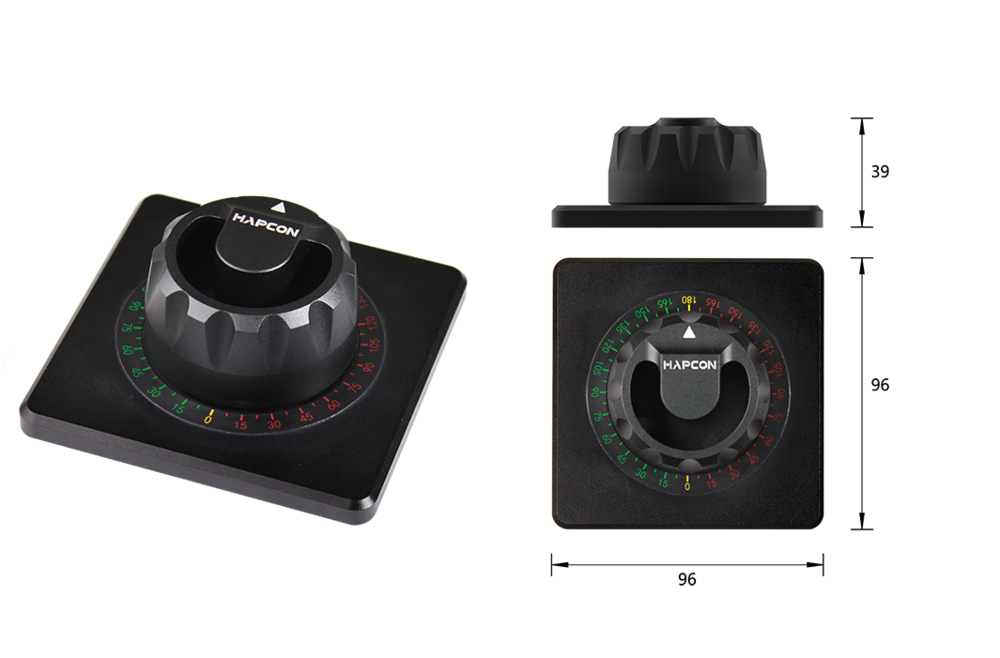

迷你手轮

选型对比

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	仅空档；手柄方向-60°一0一60° （适配普通中高速机）
		11	仅空档；手柄方向0一60° （适配普通中高速机）
		12	进五、空档、退五；每档带档位反馈（适配普通中高速机）
		13	进五、空档、退三；每档带档位反馈（适配军标中高速机）
		21	进五、停车档、退五；每档带档位反馈（适配低速机）
		00	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节
外形尺寸	95×135×128.8 mm（120-130mm 台面以下）
重量	约 2 kg（带电机约 2.5 kg）
安装方式	嵌入式安装，电轴款手柄额外配安装衬板
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	3W	3W
信号	1×DI（无源开关） 4×DI（有源开关，背光与车钟控制接口） 1×AO（4-20mA）	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

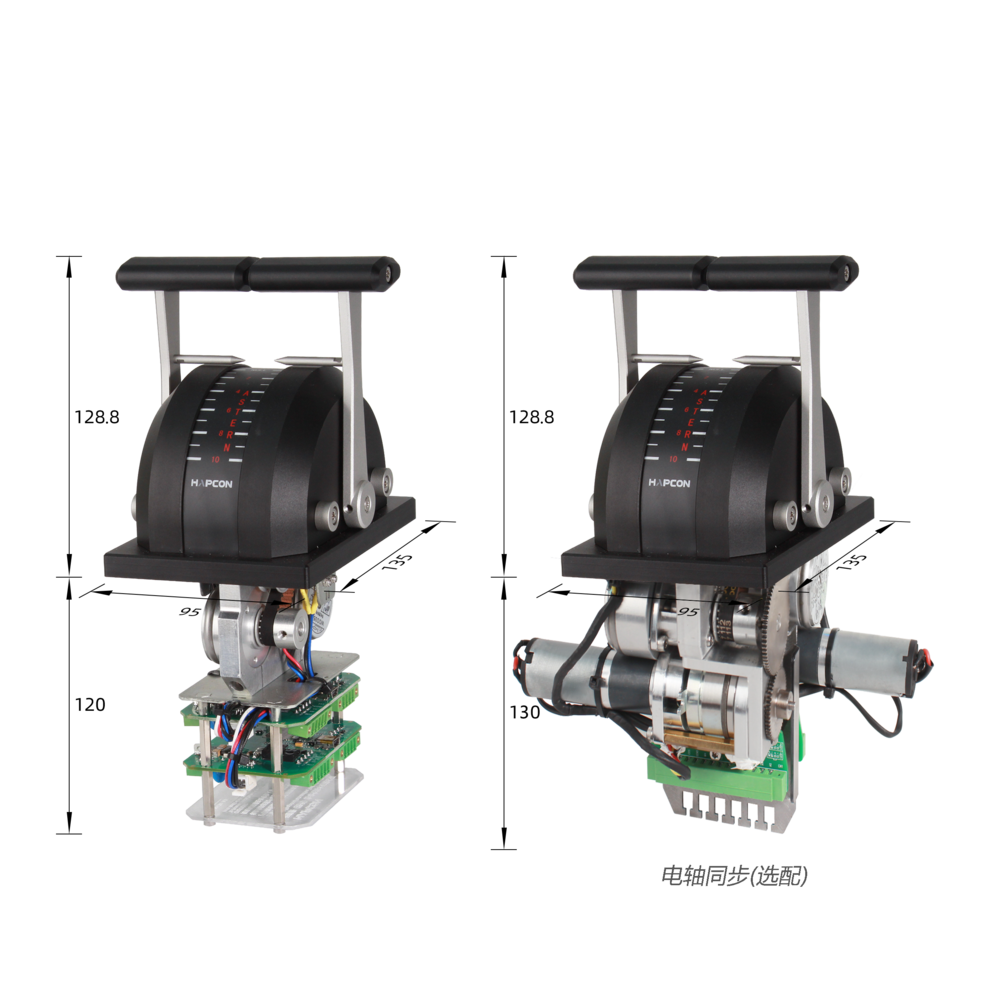

基础款

电轴款

（配安装衬板）

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	仅空档；手柄方向-60°一0一60° （适配普通中高速机）
		11	仅空档；手柄方向0一60° （适配普通中高速机）
		12	进五、空档、退五；每档带档位反馈（适配普通中高速机）
		13	进五、空档、退三；每档带档位反馈（适配军标中高速机）
		21	进五、停车档、退五；每档带档位反馈（适配低速机）
		00	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节（出厂前调节）
外形尺寸	96×136×128.8 mm（120.3mm 台面以下）
重量	约 2.05 kg（带电机约 2.55 kg）
安装方式	嵌入式安装
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

外观

配置选择

技术规格

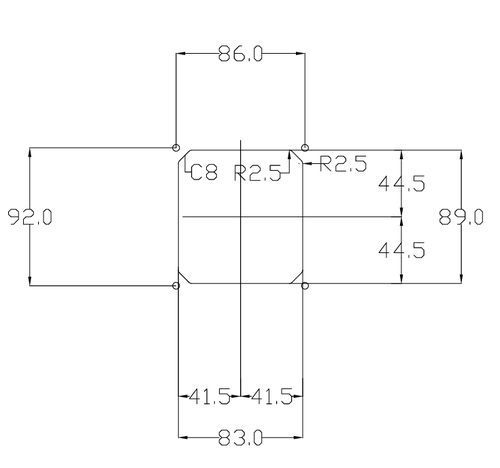

开孔尺寸

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	仅空档；手柄方向-60°一0一60° （适配普通中高速机）
		11	仅空档；手柄方向0一60° （适配普通中高速机）
		12	进五、空档、退五；每档带档位反馈（适配普通中高速机）
		13	进五、空档、退三；每档带档位反馈（适配军标中高速机）
		21	进五、停车档、退五；每档带档位反馈（适配低速机）
		00	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节
外形尺寸	82×102×103.8 mm（83-106mm 台面以下）
重量	约 1 kg（带电机约 1.5 kg）
安装方式	嵌入式安装，电轴款手柄电机可拆卸
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	3W	3W
信号	1×DI (无源开关) 4×DI (有源开关，背光与车钟控制接口) 1×AO (4-20mA)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

（电轴可拆卸）

外观

配置选择

技术规格

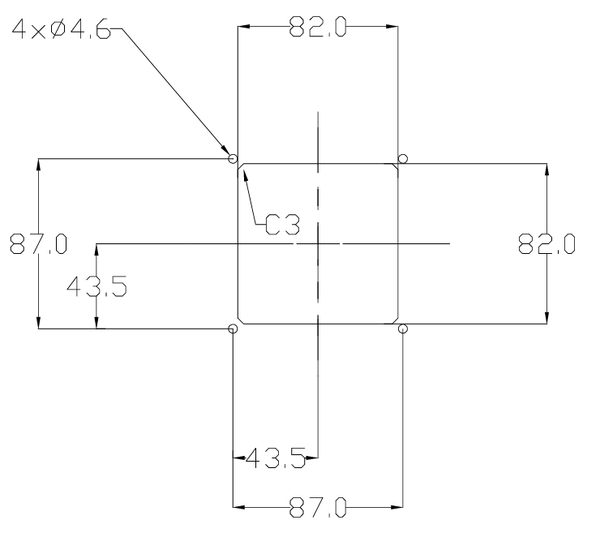

开孔尺寸

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	仅空档；手柄方向-60°一0一60° （适配普通中高速机）
		11	仅空档；手柄方向0一60° （适配普通中高速机）
		12	进五、空档、退五；每档带档位反馈（适配普通中高速机）
		13	进五、空档、退三；每档带档位反馈（适配军标中高速机）
		21	进五、停车档、退五；每档带档位反馈（适配低速机）
		00	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节（出厂前调节）
外形尺寸	96×102×103.8 mm（119.7mm 台面以下）
重量	约 1.25 kg（带电机约 1.75 kg）
安装方式	嵌入式安装
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

外观

配置选择

技术规格

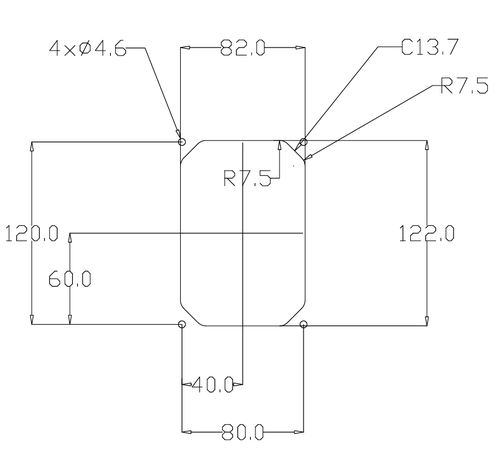

开孔尺寸

基础配置
1. 轴范围	10	旋转轴360°，推进轴-60°—0—60°
	11	旋转轴360°，推进轴0—60°
	00	定制
选配
2. 电轴同步		E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	推进轴±60°；旋转轴360°
手柄阻尼	可调节
外形尺寸	96×96×121.4 mm（95-135mm台面以下）
重量	约 2 kg（带电机约 2.5 kg）
安装方式	嵌入式安装，电轴款手柄电机可拆卸
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	3W	3W
信号	2×AO (4-20mA)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

（电轴可拆卸）

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 轴范围	10	旋转轴360°，推进轴-60°—0—60°
	11	旋转轴360°，推进轴0—60°
	00	定制
选配
2. 电轴同步		E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	推进轴±60°；旋转轴360°
手柄阻尼	可调节
外形尺寸	96×96×121.4 mm（100-135mm台面以下）
重量	约 1.9 kg（带电机约 2.4 kg）
安装方式	嵌入式安装，电轴款手柄电机可拆卸
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

（电轴可拆卸）

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	仅空档；手柄方向-60°一0一60° （适配普通中高速机）
		11	仅空档；手柄方向0一60° （适配普通中高速机）
		12	进五、空档、退五；每档带档位反馈（适配普通中高速机）
		13	进五、空档、退三；每档带档位反馈（适配军标中高速机）
		21	进五、停车档、退五；每档带档位反馈（适配低速机）
		00	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节（基础款需在出厂前设置）
外形尺寸	96×96×121.4 mm（100-170.8mm台面以下）
重量	约 1.4 kg（带电机约 1.8 kg）
安装方式	嵌入式安装
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 杆单元	S	单杆
	D	双杆
2. 档位感		10	推进轴 -60°-0-60°
		11	推进轴 0-60°
		12	定制
选配
3. 电轴同步			E	实现操纵手柄指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	-60-60°
手柄阻尼	可调节（基础款需在出厂前设置）
外形尺寸	96×96×121.4 mm（100-170.8mm台面以下）
重量	约 1.4 kg（带电机约 1.8 kg）
安装方式	嵌入式安装
电气
类型	基础款	电轴款
电源	DC 18-28V （DC 24V供电）	DC 18-28V （DC 24V供电）
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 轴范围	10	旋转轴360°
	00	定制
选配
2. 电轴同步		E	实现手轮指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	360°旋转
手轮阻尼	可调节
外形尺寸	96×96×39 mm（95-129.5mm台面以下）
重量	约 0.85 kg（带电机约 1.1 kg）
安装方式	嵌入式安装，电轴款手轮电机可拆卸
电气
类型	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	3W	3W
信号	2×AO (4-20mA，默认AO1输出)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)

基础款/电轴款

（电轴可拆卸）

外观

配置选择

技术规格

开孔尺寸

基础配置
1. 轴范围	10	旋转轴360°
	00	定制
选配
2. 电轴同步		E	实现手轮指令在不同操控站的自动同步控制功能

机械
材质	6061 铝合金、铝青铜、不锈钢
表面处理	喷砂后硬质氧化（本色或黑色）、氧化、镜面抛光
活动范围	360°旋转
手轮阻尼	可调节
外形尺寸	96×96×39 mm（100-129.5mm台面以下）
重量	约 0.86 kg（带电机约 1.2 kg）
安装方式	嵌入式安装，电轴款手轮电机可拆卸
电气
基础款	基础款	电轴款
电源	DC 18-28V (DC 24V 供电)	DC 18-28V (DC 24V 供电)
功率	6W	6W
信号	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)	1×AO (4-20mA) 1×AI (4-20mA) 1×DI (有源开关) 1×DI (无源开关) 1×DO (有源开关)
