| 型号 | HMDI32 | HMDI8DOR8 | HMDI16 | HMAI16/I | HMAI16/PT | HMAI12/TC | HMAI8/U | HMAI4AO4 | HMAO8 | HMDO16 |
输入通道 | 32路数字量 | 8路数字量 | 16路数字量 | 16路模拟量 | 16路模拟量 | 12路模拟量 | 8路模拟量 | 4路模拟量 | / | / |
输入信号 | 无源触点 | 三线制NPN/PNP/无源/有源触点 (Max 30V)； 7-8路脉冲 (10K)三线制NPN/PNP/无源/有源触点 | 三线制NPN/PNP/无源/有源触点 (Max 30V)； 15-16路脉冲 (10K)三线制NPN/PNP/无源/有源触点 | 4-20mA | PT100 (-200-600℃) | 热电偶 | 0-10V | 4-20mA 或 0-10V | / | / |
输出通道 | / | 8路数字量 | / | / | / | / | / | 4路模拟量 | 8路模拟量 | 16路数字量 |
输出信号 | / | 继电器 | / | / | / | / | / | 4-20mA 或 0-10V | 4-20mA 或 0-10V | 1-2路： 高速脉冲，兼容晶体管(最大频率20K)； 3-16路： 晶体管 (Max 500mA) |
电源 | DC18-36V | |||||||||
通讯接口 | 2xCAN | |||||||||
通讯速率 | 125/250/500Kbps | |||||||||
| 绝缘检测 | 选配 | |||||||||
安装方式 | 导轨式 | |||||||||
工作温度 | -15~55℃ | |||||||||
工作湿度 | +30~90% | |||||||||
防护等级 | IP20 | |||||||||

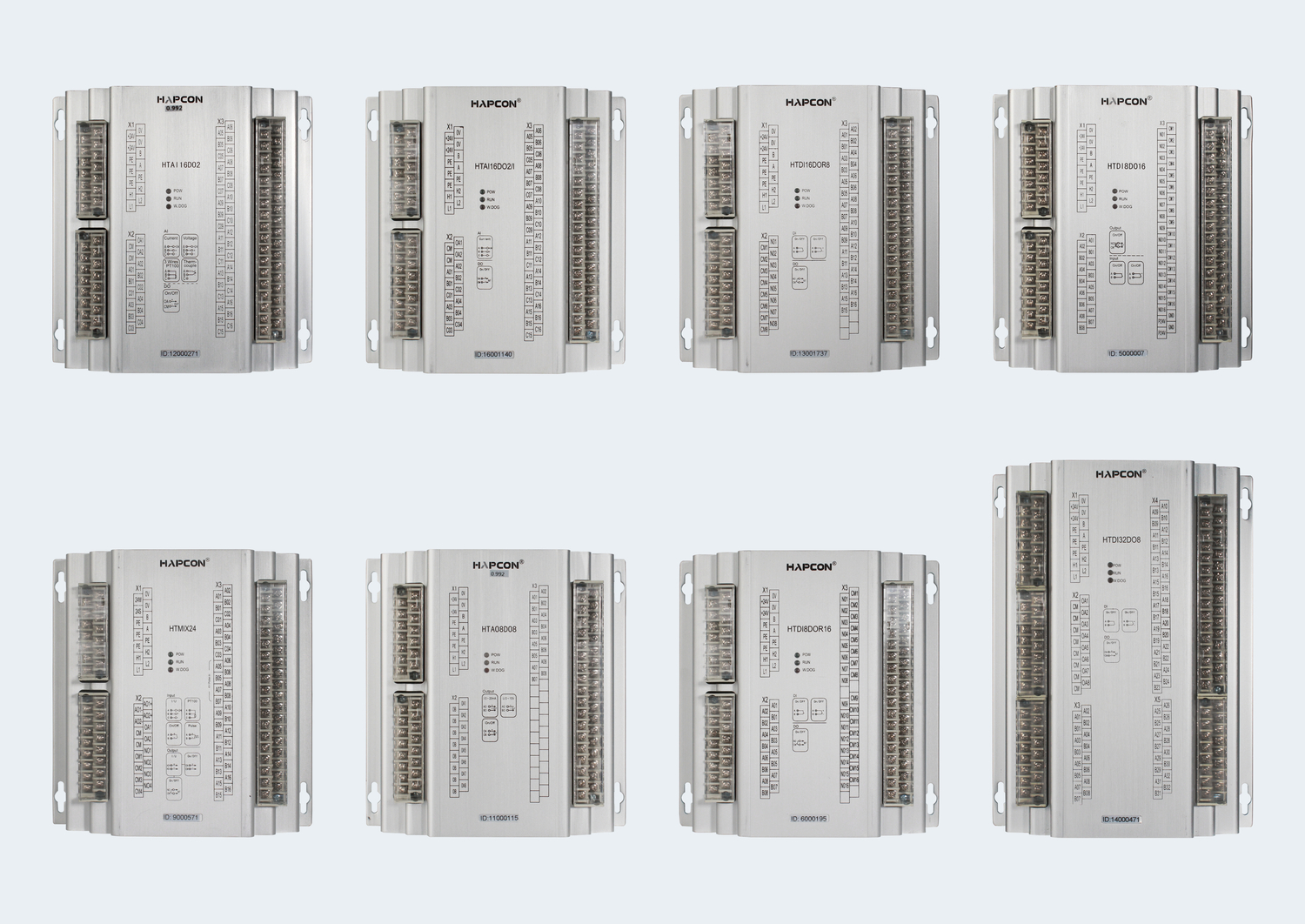

| 型号 | HTAI16DO2 | HTAI16DO2/I | HTDI16DOR8 | HTDI8DO16 | HTMIX24 | HTAO8DO8 | HTDI8DOR16 | HTDI32DO8 |
输入通道 | 16路模拟量 | 16路模拟量 | 16路数字量 | 8路数宇量 | 4路模拟量 （兼容数字量） 4路脉冲 （兼容数字量） 8路数字量 | / | 8路数字量 | 32路数字量 |
输入信号 | 4-20mA 0-10V PT100 热电偶 | 4-20mA | 无源/有源触点 (Max 30V) | 无源/有源触点 (Max 30V) | 4-20mA 0-10V PT100 脉冲 (1~3KHz) 无源/有源触点 (Max 30V) | / | 无源/有源触点 (Max 30V) | 无源/有源触点 (Max 30V) |
输出通道 | 2路数字量 | 2路数字量 | 8路数字量 | 16路数字量 | 2路模拟量 6路数字量 | 8路模拟量 8路数字量 | 16路数字量 | 8路数字量 |
输出信号 | 晶体管 (Max 100mA) | 晶体管 (Max 100mA) | 继电器 (Max 5A) | 晶体管 (Max 100mA) | 4-20mA 0-10V 晶体管/继电器 (Max 100mA/5A) | 4-20mA 0-10V 晶体管 (Max 100mA) | 继电器 (Max 5A) | 晶体管 (Max 100mA) |
电源 | DC18-36V | |||||||
通讯接口 | 2xCAN | |||||||
通讯速率 | 125/250/500Kbps | |||||||
安装方式 | 壁装 | |||||||
工作温度 | -15~55℃ | |||||||
工作湿度 | +5~95% | |||||||
防护等级 | IP20 | |||||||

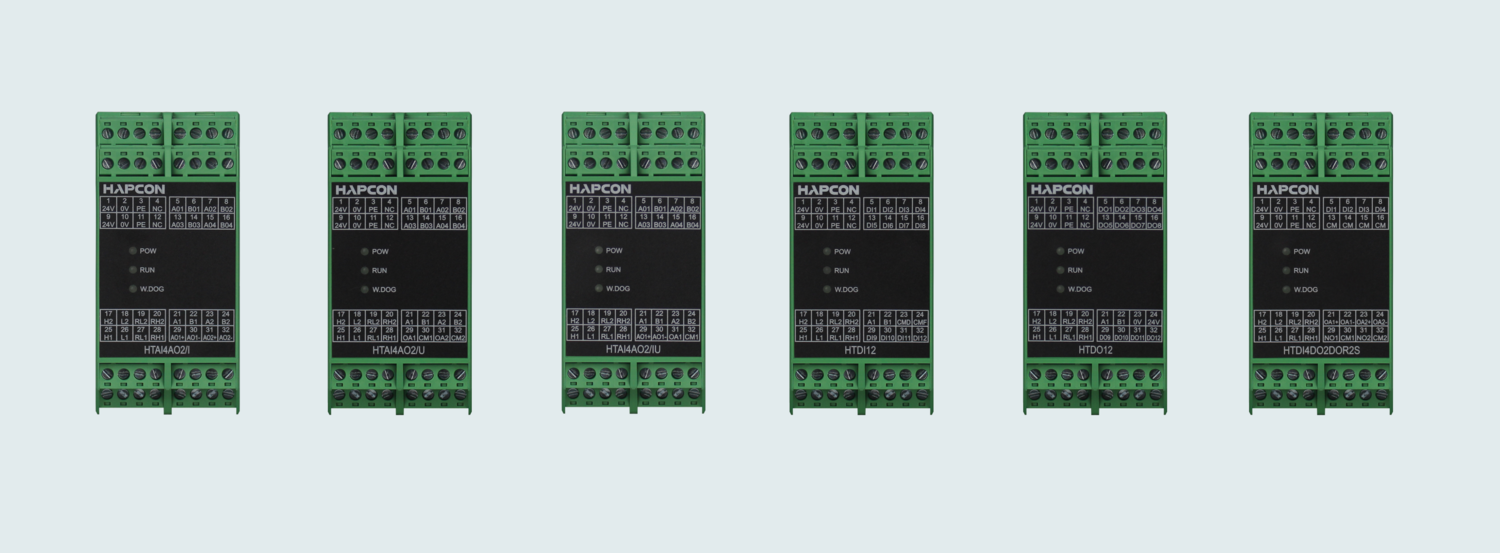

| 型号 | HTAI4AO2/I | HTAI4AO2/U | HTAI4AO2/IU | HTDI12 | HTDO12 | HTDI4DO2DOR2S |
输入通道 | 4路模拟量 | 4路模拟量 | 4路模拟量 | 12路数字量 | / | 4路数字量 |
输入信号 | 0-20mA | 0-10V | 1-2路：0-20mA 3-4路：0-10V | 1-4路：高速脉冲 (NPN和PNP兼容，最大频率20KHz), 兼容有源开关量 5-12路：有源开关量 (Max 30V) | / | 有源开关量 (Max 30V) |
输出通道 | 2路模拟量 | 2路模拟量 | 2路模拟量 | / | 12路数字量 | 4路数字量 |
输出信号 | 0-20mA | 0-10V | 1路：0-20mA 2路：0-10V | / | 1-4路：高速脉冲，兼容晶体管 (最大使频率20KHz) 5-12路：晶体管 (Max 300mA) | 1-2路：晶体管 (Max 300mA) 3-4路：继电器 (Max 5A) |
电源 | DC18-36V | |||||
通讯接口 | 2xCAN | |||||
通讯速率 | 125/250/500Kbps | |||||
安装方式 | 导轨安装 | |||||
工作温度 | -15~55℃ | |||||
工作湿度 | +5~95% | |||||
防护等级 | IP20 | |||||
|
|
